AMC300L-4E3 多回路电表
在低压配电工程设计、成套柜体装配、老旧配电室改造项目中，有一个长期困扰电气工程师的难题：当一面配电柜内存在多路三相馈线，需要对每一路负载做独立电参量采集与能耗统计时，到底是传统方案 —— 每一路回路单独配置一块多功能电力仪表，还是选用一台多回路采集装置实现集中监测？
传统 “一回路一表” 的方案，大家已经沿用很多年，优势是单表相互独立，某一块仪表故障，不会影响其余回路的数据采集。但随着能源精细化管理政策落地，园区、数据中心、污水处理厂、工厂车间对分路能耗计量的需求越来越多，这个方案的短板也被不断放大。
一面馈线柜，如果有 4 路三相出线回路，传统方案就要在面板上开孔安装 4 台多功能电表。4 块仪表，就要对应 4 套独立的电压接线、电流互感器、通讯线路。柜体面板表位空间被大量占用，端子排接线数量成倍增加。盘厂装配阶段，接线工作量大，人工成本上升，也更容易出现接错线、虚接等隐患；后期运维阶段，一旦需要抄读 4 个回路的电能、功率、功率因数，运维人员要逐一查看每一块仪表屏幕；接入后台能耗系统时，4 块仪表对应 4 个 RS485 通讯节点，设备台账、通讯调试工作都变得繁琐。
很多项目设计师开始思考：有没有办法在保证计量精度的前提下，减少柜内仪表数量、简化接线、节约柜体空间？安科瑞 AMC300L-4E3 多回路电量采集监控装置，就是面向这类场景推出的集约化计量设备，用一台设备替代 4 台独立三相电表，也就是大家常说的 “四表合一” 多回路一体化监测方案。
一、AMC300L-4E3 核心测量能力，一台搞定 4 路三相回路监测
AMC300L-4E3 作为盘装式多回路电量采集装置，单台设备可同时接入4 路三相交流回路，电流采用外置互感器采集，互感器通过水晶头接口和仪表相连，一次侧电流支持 50A~600A，闭口、开口两种互感器可选。改造项目优先选用开口式互感器，无需断电拆线，直接卡在电缆上，大幅降低现场施工难度。

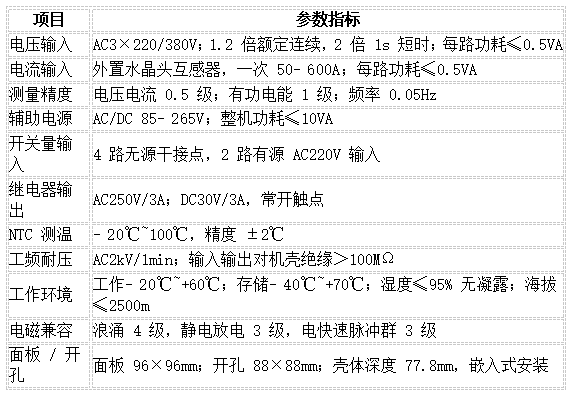

装置可同步采集每一路回路完整电参量：三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、电网频率，同时支持四象限电能计量，可以区分正向、反向有功、无功电能，适配光伏并网、储能、双向负载场景。 测量精度指标：电压、电流测量 0.5 级，有功电能 1 级，频率精度 0.05Hz，满足绝大多数工业配电、建筑能耗监测、分项计量项目要求。额定电压 AC3×220V/380V，电流 1.2 倍额定可长期连续过载，2 倍额定可承受 1 秒短时冲击，适配配电系统短时冲击负载工况。
在低压配电工程设计、成套柜体装配、老旧配电室改造项目中，有一个长期困扰电气工程师的难题：当一面配电柜内存在多路三相馈线，需要对每一路负载做独立电参量采集与能耗统计时，到底是传统方案 —— 每一路回路单独配置一块多功能电力仪表，还是选用一台多回路采集装置实现集中监测？
传统 “一回路一表” 的方案，大家已经沿用很多年，优势是单表相互独立，某一块仪表故障，不会影响其余回路的数据采集。但随着能源精细化管理政策落地，园区、数据中心、污水处理厂、工厂车间对分路能耗计量的需求越来越多，这个方案的短板也被不断放大。
一面馈线柜，如果有 4 路三相出线回路，传统方案就要在面板上开孔安装 4 台多功能电表。4 块仪表，就要对应 4 套独立的电压接线、电流互感器、通讯线路。柜体面板表位空间被大量占用，端子排接线数量成倍增加。盘厂装配阶段，接线工作量大，人工成本上升，也更容易出现接错线、虚接等隐患；后期运维阶段，一旦需要抄读 4 个回路的电能、功率、功率因数，运维人员要逐一查看每一块仪表屏幕；接入后台能耗系统时，4 块仪表对应 4 个 RS485 通讯节点，设备台账、通讯调试工作都变得繁琐。
很多项目设计师开始思考：有没有办法在保证计量精度的前提下，减少柜内仪表数量、简化接线、节约柜体空间？安科瑞 AMC300L-4E3 多回路电量采集监控装置，就是面向这类场景推出的集约化计量设备，用一台设备替代 4 台独立三相电表，也就是大家常说的 “四表合一” 多回路一体化监测方案。
二、不止电能计量，DI/DO、测温、本地存储，拓展配电状态监测
普通多功能电表大多只做电参量采集，而 AMC300L-4E3 把计量 + 开关状态采集 + 告警联动集成在一台设备内，不再额外增加硬件。 设备自带 6 路开关量 DI 输入：4 路无源接点、2 路支持 AC220V 有源信号，可以接入断路器辅助触点、柜门门禁、设备运行状态信号，实时采集开关分合闸状态，实现配电回路状态在线监视。 2 路继电器 DO 输出，常开触点容量 AC250V/3A、DC30V/3A，支持过压、过流、断相、开关量联动触发告警输出，可以外接声光报警器，异常时主动预警，提前规避配电故障。
部分衍生型号 AMC300L-4E3/4G、AMC300L-4E3/NB，增加 2 路 NTC 测温功能，可监测母线排、断路器触头温度，量程 - 20℃~100℃，测温精度 ±2℃，用于触头过热隐患监测，非常适合开关柜安全监测场景。

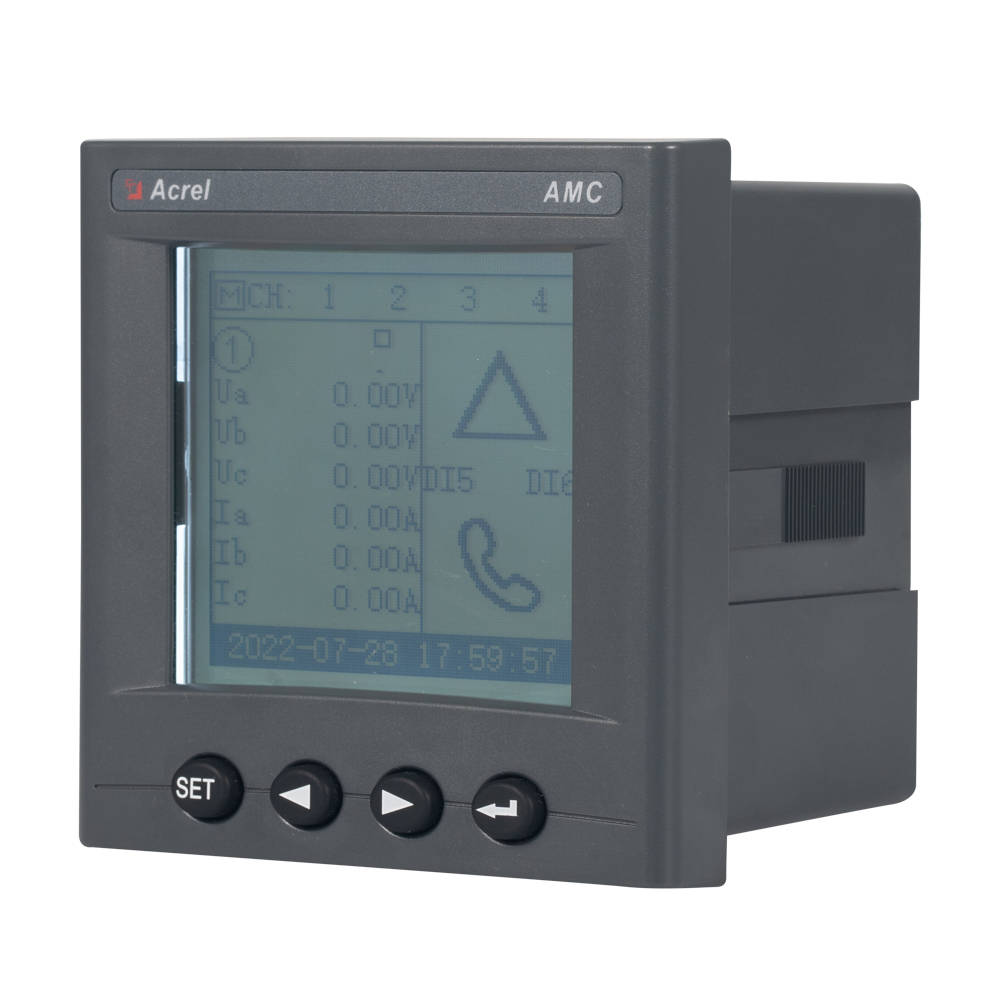

装置配备中文液晶显示屏，现场可以直接在面板查看四路所有回路实时数据；内置数据存储，每日零点保存电能数据，也支持 15 分钟间隔定时存储，历史告警记录保存 500 条。即使后台通讯中断，现场数据本地留存，通讯恢复后可继续上传，不会出现断通讯就丢失能耗数据的问题，保障能耗统计数据连续性。
三、通讯方案可选，有线 RS485 / 无线 4G/NB，适配不同现场组网条件
AMC300L-4E3 基础款标配 RS485 接口，支持 Modbus-RTU 协议，同时兼容 YD/T1363，波特率范围 1200~38400，可直接接入电力监控系统、能耗管理平台、建筑分项计量平台。多台仪表可以挂在同一条 485 总线，减少通讯布线数量。
针对改造项目、柜体分散、现场无法敷设通讯线缆的场景，可以选择 4G 或者 NB-IoT 无线版本。无需铺设通讯电缆，仪表直接将多路回路电参量、开关状态、温度数据远程上传至云平台，简化项目施工，广泛应用于老旧园区改造、分散泵房、分布式光伏、基站配电等场景。
四、安装与电磁兼容，适配工业配电柜恶劣工况
AMC300L 系列采用行业通用 96×96mm 标准盘装面板，柜体开孔尺寸 88×88mm，市面上绝大多数低压配电柜都可以直接开孔安装，新项目成套装配、旧柜仪表替换改造都十分方便。 辅助电源支持 AC/DC 85~265V 宽范围交直流供电，电网电压波动场景也可以稳定工作，整机功耗低，≤10VA，长期运行功耗成本低。
电磁兼容性能满足工业现场需求：静电放电抗扰度 3 级、电快速瞬变脉冲群 3 级、浪涌冲击抗扰度 4 级，工频耐压 AC2kV/1min，输入输出对机壳绝缘电阻大于 100MΩ。车间、泵房、户外柜等电磁干扰较强、粉尘大的工业配电环境，都可以稳定运行。
五、两种方案怎么选？多回路一体适用场景与选型注意事项
并不是所有项目都适合多回路一体化仪表，两种方案各有适用边界，工程选型可以参考下面的判断逻辑： ✅优先选用 AMC300L-4E3 多回路一体方案：
- 同一面配电柜内集中布置多路三相馈线，柜面板表位紧张，想减少开孔数量；
- 成套盘厂，希望减少仪表采购种类、减少柜内接线、缩短装配工时；
- 能耗分项计量项目，需要对柜内多路出线回路统一采集数据，接入能耗平台；
- 老旧配电室改造，现场空间有限，无法新增多个仪表开孔，选用开口互感器带电改造。
✅适合传统单表独立方案： 回路分布在不同配电柜、不同配电间，回路物理位置分散，不需要集中采集；项目对单台设备故障隔离要求极高，不接受一台设备故障影响多路采集。
选型前，工程人员务必确认 5 个关键点，避免选型失误：
- 回路数量：确认需要监测 4 路三相回路，选择 4E3；如果回路更多，可选择同系列 6E3 型号；
- 通讯方式：现场可敷设通讯线选 RS485 基础款；点位分散、布线困难选 4G/NB 无线版本；
- 测温需求：需要监测母线、触头温度，选择带 NTC 测温的 4E3/4G、4E3/NB 型号；
- 电流互感器：确认一次侧额定电流，选择闭口互感器还是开口互感器；
- 柜体开孔与供电：核对柜体开孔尺寸、现场辅助电源，保证安装供电匹配。
六、总结
配电行业的集约化计量，本质不是简单减少仪表数量，而是在满足计量精度、功能需求的前提下，简化硬件、简化接线、降低施工与运维成本。 传统一回路一块电表的方案稳定可靠，但在柜内多路馈线集中监测场景下，硬件成本、接线工作量、柜体空间占用的短板越来越明显。安科瑞 AMC300L-4E3 多回路电量采集装置，以一台设备完成 4 路三相回路全电参量采集，集成 DI/DO 状态采集、告警输出、可选测温与无线通讯，为配电分项能耗监测提供了 “四表合一” 一体化解决方案。
在工厂配电、园区能源管理、污水处理、数据中心、建筑配电改造项目中，当一面配电柜内有多条三相馈线需要集中计量，AMC300L-4E3 是值得工程师纳入方案对比清单的选择。项目可提供现场工况评估、图纸资料、技术方案对接。
