矢量信号发生器是无线通信研发、雷达测试、射频模块验证领域的关键测试仪器，是德科技(Keysight)、罗德与施瓦茨(Rohde & Schwarz)等品牌设备精度高、价值高。实际使用中，很多工程师会遇到射频无输出、输出功率不稳、自检报错、信号失真等故障。设备一旦损坏，送原厂维修周期长、费用高，换一块射频板动辄数万元。那么矢量信号发生器故障到底怎么修？本文从常见故障、成因判断到芯片级维修流程，逐一讲清楚。

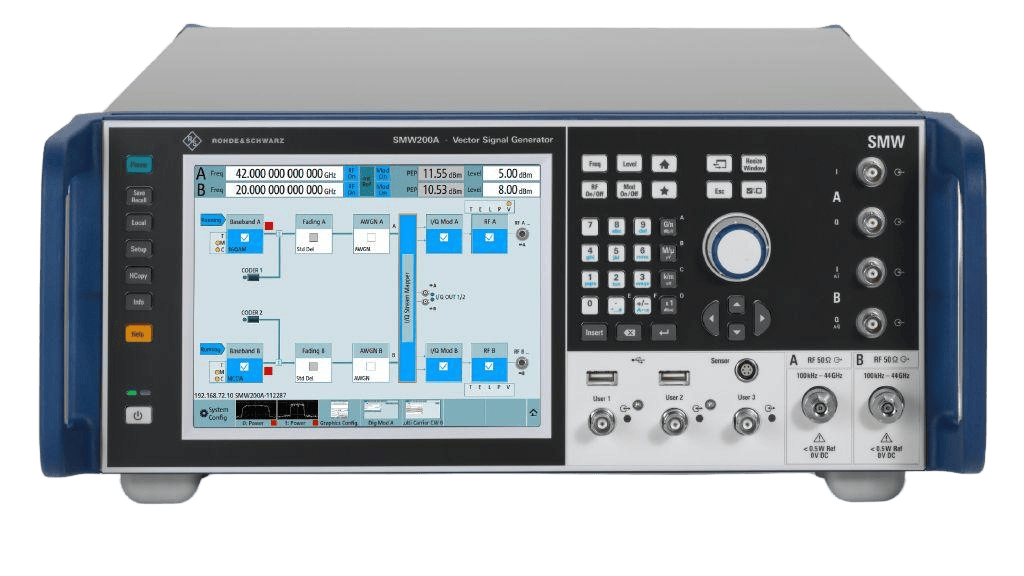

矢量信号发生器维修
一、矢量信号发生器常见故障与原因
1. 射频无输出(高发故障)
仪器开机正常、自检通过，但输出端口无信号。常见原因：射频输出端的衰减器损坏、末级功放芯片烧毁、输出端口内部电路断路，或者参考振荡器失锁导致载波异常。这类故障需要借助频谱仪逐级检测射频链路，定位到具体损坏器件。
2. 输出功率不稳、忽高忽低
输出电平频繁跳变，无法稳定在设定值。常见原因：ALC(自动电平控制)环路中的检波二极管老化、功率检测电路漂移、电源模块纹波过大，或者主板控制芯片供电不稳。故障特点：功率随温度变化明显，冷机开机时尤其明显。
3. 开机自检报错、无法启动
仪器上电后卡在自检界面，或报出错误代码。常见原因：系统固件损坏、硬盘或闪存坏道、主板内存故障、参考时钟异常。需要区分软件问题还是硬件损坏，避免盲目重装固件。
4. 信号失真、杂散超标
输出波形有明显谐波、杂散信号，指标不达标。常见原因：混频器老化、滤波器损坏、放大器偏置漂移，需要重新校准才能恢复出厂指标。
二、判断故障部位：先分清软件还是硬件
出现故障后，先做几个低成本判断：一是重启并恢复出厂设置，排除参数配置错误;二是查看错误日志与自检项，记录具体报错代码;三是如果接上电脑或网络接口仍能通信，说明主控部分正常，问题多集中在射频链路。若恢复出厂后仍无法工作，基本可判定为硬件故障，不要再反复刷机，避免扩大损坏范围。
不建议非专业人员自行拆机维修。矢量信号发生器内部射频电路对静电敏感，毫米波频段模块调试难度高，拆解不当极易损坏珍贵器件，造成二次故障。
三、矢量信号发生器芯片级维修方案
专业维修遵循芯片级定位思路，优先查找并更换损坏的单一器件，而非整套换板，维修成本通常只有换板的四分之一到三分之一。标准流程如下：
上电检测电源板各路电压，排查供电是否稳定，更换老化的电容、稳压芯片，修复功率不稳的电源根源。
用频谱仪逐级检测射频链路，定位无输出的断点，检测衰减器、功放、混频器，更换损坏器件并重新焊接。
检查ALC环路检波与功率检测电路，校准功率输出，解决功率漂移、忽高忽低问题。
对主板存储介质、内存与时钟电路进行检测，修复或更换系统盘，重新刷写原厂固件。
整机装机后做长时间老化测试，并使用标准计量设备对频率、功率、相位噪声等指标逐项校准，确保恢复出厂精度。
四、如何选择靠谱的维修服务商?
选择维修机构时，重点关注四点：一是是否免费检测并出具书面报价，检测后不修不收费；二是是否具备芯片级维修能力，而不是只会整套换板；三是有没有标准计量校准设备，能否出具校准报告;四是是否提供质保和免费返修。做到这四点，基本可以放心送修。
矢量信号发生器结构精密、价值高，维修务必选择具备射频维修经验与校准能力的专业机构。芯片级维修能大幅降低成本，修复后满足实验室测试标准，是比整套换板更经济、更可靠的选择。
