随着新型电力系统建设的推进，微电网作为一种将分布式光伏、储能、充电桩、可调负荷等资源有机整合的小型发配用电系统，正在工商业园区、海岛、偏远地区大规模落地。在微电网系统中，智能表计是数据采集的核心终端，电压、电流、功率、电量、电能质量等关键数据的精准传输，全靠标准化通信协议支撑。不同表计适配的协议直接决定微电网监控、能耗结算、功率调控的稳定性。本文结合安科瑞电气的各类智能表计产品，对微电网常用通信协议进行分析比较，并给出典型场景下的表计配置方案。

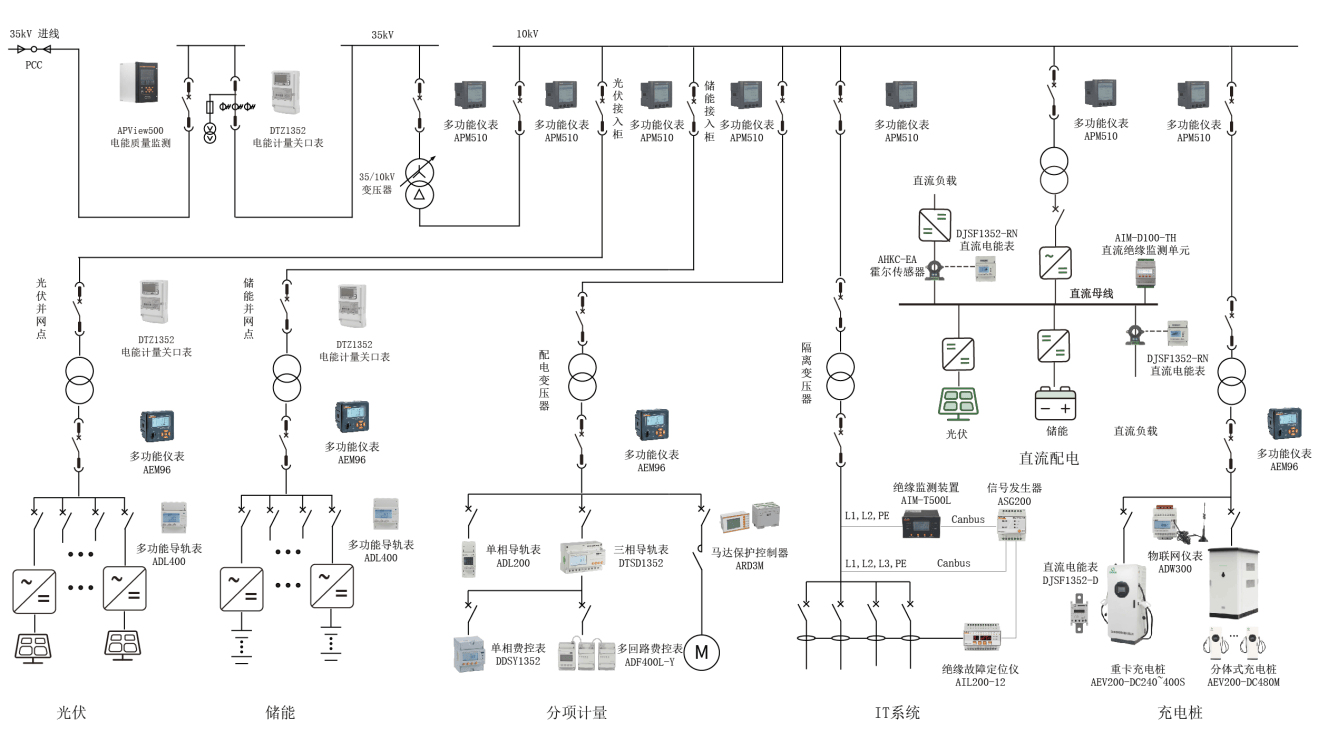

图1 企业微电网计量示意图
一、微电网表计通信协议分析比较
1. Modbus协议：应用最广的基础协议
Modbus是微电网应用最广、兼容性最强的基础协议，分为RTU和TCP两个常用版本，适配绝大多数低压智能表计。
Modbus RTU基于RS485总线传输，布线简单、成本低廉、稳定性强，适合短距离、低带宽的现场设备通信。主要用于光伏汇流箱电表、储能支路计量表、普通负荷电能表，可快速采集电流、电压、有功功率、累计电量等基础数据，完美适配微电网本地近距离数据采集场景。
Modbus TCP以以太网为载体，传输速度更快，多用于微电网核心控制柜等实时性要求高的智能仪表，支持EMS能源管理系统实时交互，满足系统动态功率调节、负荷监测的高频数据需求。
安科瑞Modbus-RTU/TCP协议仪表应用一览表
2. DL/T645协议：电力计量专用标准
DL/T645是国家电力行业专用电能表通信协议，主流使用2007版标准，专为电力精准计量设计，核心优势是数据精度高、抗干扰性强。该协议专属适配微电网并网关口电表、双向储能计量表，重点用于电量精准结算、并网合规计量。区别于通用协议，它针对性优化了电能计量数据格式，可精准统计并网、离网状态下的双向电量，杜绝计量偏差，是微电网项目并网验收、能耗核算的必备协议，广泛应用于工商业园区、海岛微电网等合规性要求高的场景。
安科瑞DLT645协议仪表应用一览表
3. IEC104协议：并网调度核心协议
相较于前两种底层协议，IEC104属于电力调度级通信协议，以太网传输，适配微电网并网关口高端测控表计。它的核心作用是对接上级电网调度平台，不仅能实时上传电压、频率、功率等运行数据，还支持接收电网调度指令，实现微电网并网、离网切换、功率限额调控等联动操作，是并网型微电网实现智能化调度、电网协同运行的核心协议。
安科瑞IEC104协议产品应用一览表
4. IEC61850协议：智慧微电网高阶协议
作为智能电网高端标准化协议，IEC61850具备数据建模统一、兼容性强、可扩展性高的特点，多用于大型园区、光储充一体化复杂微电网系统的高端智能测控表计。该协议可实现多设备数据互联互通，统一光伏、储能、负荷、开关设备的数据标准，支持设备状态监测、故障告警、协同控制，适配智慧微电网的精细化、智能化运维需求，是大型微电网项目升级改造的主流协议。
安科瑞IEC61850协议仪表应用一览表
5. 其他通信方式、扩展协议与组网要点
除上述四类主流协议外，安科瑞多款仪表还针对不同现场提供扩展通信能力，可按项目需要灵活选用。
安科瑞仪表扩展通信方式一览表
二、通信协议在微电网典型场景的应用
结合前文各协议的特点与安科瑞表计的适配情况，微电网不同环节可按场景组合选型，形成“就地采集—协议转换—集中上传”的完整链路，兼顾计量合规、实时调控与成本控制。
微电网典型场景表计与通信协议配置一览表
以一套典型的园区并网型微电网为例：各光伏汇流箱、储能支路、充电桩回路的 ADL400、ADW300表计通过RS485总线以Modbus-RTU协议接入ANet通信管理机或者ACCU协调控制器；并网关口配置 DTZ1352电能表，采用DL/T645-2007协议完成上下网双向电量计量；核心柜的APM5系列通过以太网Modbus-TCP与Acrel-2000MG能量管理系统高频交互，并经 ANet远动网关以IEC104上传调度。多协议各司其职、协同运行，构成微电网稳定运行的通信基石。

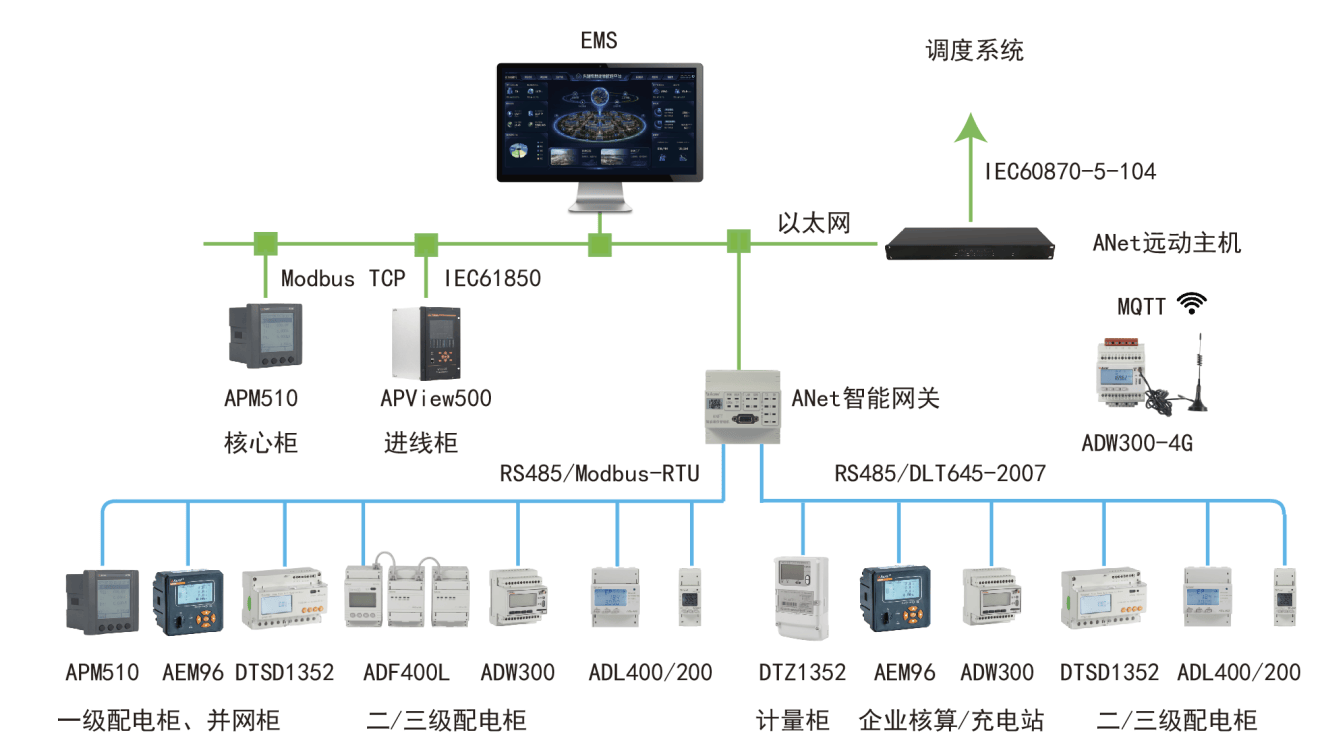

图2 各类电力仪表组网结构示意图
三、协议选型核心原则
小型简易微电网以Modbus RTU和DL/T645组合即可满足计量、监控需求，性价比最高；并网型微电网需搭配远动IEC104协议上传调度保障调度合规；大型智慧微电网则依托IEC61850协议实现全域智能管控。
安科瑞电气的各类智能表计覆盖Modbus RTU、Modbus TCP、DL/T645、IEC61850等主流通信协议，配合ANet通信管理机和Acrel-2000MG能量管理系统，可为微电网项目提供从末端计量、通信组网到能量管理的完整解决方案。各类协议各司其职、互补适配，才能保障微电网数据采集精准、运行调控高效、并网合规达标，是微电网稳定运行的通信基石。
