恒温伴热管缆（CEMS 一体化伴热采样复合管）—— 脱硫脱硝监测取样
恒温伴热管缆是热湿法完全抽取式 CEMS 烟气在线监测系统的核心部件，用来把烟道脱硫 /脱硝烟气样品，从采样探头恒温输送到分析仪机柜，满足 HJ75、HJ76 固定污染源烟气监测国标要求。
核心作用
湿法脱硫出口烟气高湿，含 SO₂、NOₓ、HCl、NH₃等水溶性酸性气体：
全程高于烟气露点（高出露点 10℃以上），防止水汽冷凝；一旦结露，SO₂、NO₂会溶解在水里，造成监测浓度偏低、数据失真。
防止管路腐蚀、铵盐结晶堵塞：冷凝水和酸性气体生成酸液，腐蚀管路接头；粉尘 + 铵盐结晶会堵管，造成采样流量异常。
保护分析仪：避免液态水进入传感器、滤膜，减少仪表故障，保障 CEMS 连续稳定运行。
冷干法系统在机柜端脱水，水溶性气体有损失；脱硫脱硝测 SO₂、NOₓ优先采用伴热热湿法取样。

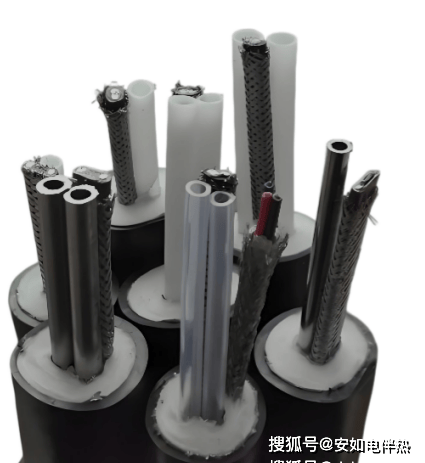

一体化管缆结构（由内向外）
采样内导管
脱硫净烟气：PFA / PTFE（四氟），耐强酸、低吸附，优先推荐；管径 Φ6、Φ8mm 最常用
SCR 脱硝原烟气：可选 316L 不锈钢
可做成多芯：样气管 + 标气管 + 反吹气管一体集成，满足全系统校准、反吹清灰
伴热加热芯：脱硫脱硝 CEMS必须选用恒功率伴热，搭配 PT100 铂电阻测温 + 温控器闭环控温；自限温最高仅约 105℃，不能做主采样管，只用于管道防冻；功率 40~60W/m
保温层：高密度聚氨酯 / 玻纤保温，减少热量散失，消除冷点
外护套：阻燃 PE，防水、抗紫外线；防爆工况配防爆型管缆、防爆接线盒
温度选型
常规湿法脱硫净烟气：设定 120℃
高露点、含氨、高氯工况：150℃，极端高湿可 180℃
国标要求：伴热管温度可在机柜本地显示，现场验收普遍要求温度接入数采仪，具备低温报警功能
选型要点
伴热类型：恒功率伴热（脱硫脱硝标配）
内管材质：脱硫后烟气优先 PFA；脱硝高温原烟气可用 316L
芯数：双芯（样气 + 标气）满足全系统校准；需要反吹选三芯
敷设长度：HJ75 建议伴热管线不宜超过 76m；长距离要分段供电、独立温控
防爆：化工、垃圾焚烧等防爆区域，整套伴热管缆、接头、接线盒需要防爆认证
常见故障与施工注意
接头是最容易产生的冷点，尽量减少中间接头；管缆出厂预制长度，减少现场拼接。
敷设避免小于 90° 硬弯，防止内管压扁，影响样气流量。
伴热温度不足、保温破损，会出现冷凝、铵盐堵管，CEMS 数据异常、超标标记。
供电、温控、PT100 测温线路要定期校验，防止温控失效。
