射频混频器是射频收发前端里绕不开的器件，核心任务就是把信号从一个频段搬到另一个频段。接收机里，它把天线收来的高频射频信号下变频到中频或基带；发射机里，它把基带或中频信号上变频到射频载波上。它本身不放大信号，无源混频器还会带来插入损耗，但整个链路的频率规划能不能成立，很大程度上取决于它。
理想混频过程可以近似看作两个信号的乘法。把射频信号和本振信号同时送进混频器，输出端会出现两者的和频、差频，以及原始频率分量。外部配上滤波器，选出需要的和频或差频，滤掉其余无用分量，就完成频谱搬移。下变频通常取差频做中频，上变频通常取和频做发射射频信号。
混频器一般有 RF、LO、IF 三个端口。LO 接本振，RF 接射频输入或输出，IF 接中频或基带。按结构分，常见无源二极管混频器和有源混频器。无源混频器通常线性度较好、带宽较宽，自身没有有源器件附加噪声，但转换损耗较大，对本振驱动功率要求也高；有源混频器能提供转换增益，本振驱动要求低，但自身噪声、功耗和线性度表现取决于具体器件和架构。

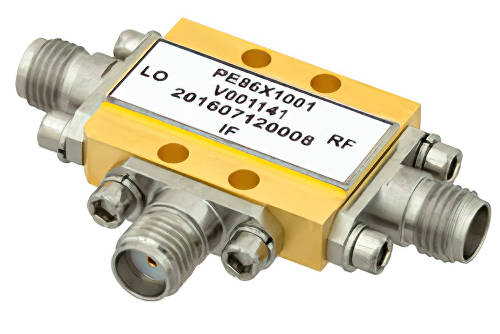

双平衡混频器， 24 GHz 至38 GHz ，中频范围DC~8 GHz， 本振功率 +13 dBm， 现场可更换， 2.92mm
选型时先看工作频段，包括射频、本振、中频各自的频率范围，再看转换损耗或增益、端口隔离度、线性度和推荐 LO 驱动电平。隔离度差会带来一堆麻烦：LO 到 RF 隔离不足，本振信号可能泄漏到天线端向外辐射；RF 到 IF 隔离差，射频信号会泄漏到中频端口，干扰中频信号。零中频架构里，LO 泄漏和直流偏移问题会更突出。
线性度主要看 IIP3。输入信号功率过大时，混频器非线性增强，产生三阶交调分量；当这些分量落入中频带宽内时，滤波器很难滤除，会压缩接收动态范围。噪声方面，无源混频器自身主要是热噪声，但在高灵敏度接收链路里，它的转换损耗会抬高系统噪声基底，不能忽视。
实际设计里，混频器前后端匹配同样关键。前端滤波器和后端中频放大器如果匹配不好，会改变混频器的实际损耗和线性度。LO 路径也要干净，本振功率不足会让转换损耗恶化，超出额定 LO 驱动电平则会加剧非线性、增加杂散；本振本身的相位噪声会转移到下变频或上变频后的信号边带上，杂散则可能产生额外混频产物。PCB 布局时，射频线、本振线、中频线要分开走，减少相互耦合和串扰。
Pasternack 提供多款无源射频混频器，覆盖不同频段，参数表通常会标注转换损耗、隔离度和推荐 LO 功率。做系统验证时，这类模块适合快速确认频率规划、链路增益和镜像抑制方案，不必一开始就自行设计专用混频电路，具体频段、转换损耗、隔离度、LO 功率范围和封装需以官方数据表为准。
混频器不是孤立器件，它把本振、射频和中频三个域连在一起。频率规划、滤波、增益分配和本振质量必须一起考虑，才能减少杂散、串扰与失真，保证前端稳定工作。
